| 產品名稱： |
智慧型無紙記錄器

|
|
| 產品型號： |
CMC141-16 |
| 點閱次數： |
7430 次 |
|
|
| 影片展示： |
|
| 說明： |
．全世界第一台Linux多點記錄+控制器-精準的PID 控制， 讓工業生產過程的監管更容易完成
．8組PID控制模式，90組虛擬通道，72個類比輸入
．內部資料儲存容量為1.5GB，可連續記錄50天以上
．使用Modbus RTU可與PLC通訊或透過乙太網路遠端監控
．採樣時間100ms

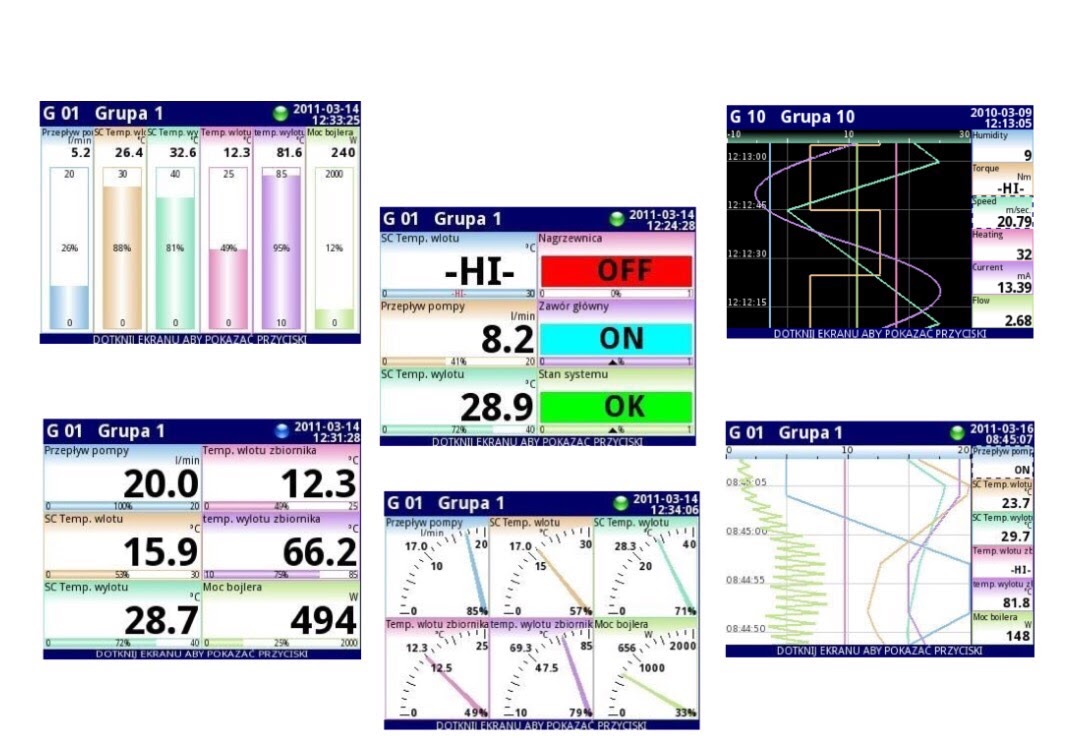

．5.7"的TFT彩色圖解、320 × 240像素、觸控式螢幕
數字儀表是構成家庭自動化設備的主角，設計簡單,直覺式操作,
能擴充各類型複雜的控制，如工作狀態或物理量（溫度，液位，壓力等），
不同的繼電器輸出。根據測量信號或所需的傳感器的類型，
這些設備可配備適合PT100溫度傳感器或K，S，J，T，N，R，B和E型熱電偶輸入。
不同大小的外殼和各種尺寸，甚至壁掛式或防水式面板裝置，
使設計與美感兼顧,能更自由選擇顯示/輸出的項目，同時保持完整的功能兼容性，讓
數據(即時訊息)經由設定,不需寫程式就能輕易與原有的PLC控制器整合。 |
| 特色： |
Multicon通訊協定,擴充迅速,多通道控制器與記錄數據的能力，。
MultiCon CMC - 141是我們的最新設計，這是CMC- 99的同系列產品 。
包含CMC - 99的所有功能，除了有一個更大的顯示屏，更多的輸入/輸出，
甚至更多的邏輯通道。安裝深度仍然只有100毫米。，
它是第一個集成了先進的控制功能（PID，開/關，時間及型材等）
和設定值，激勵和控制對象的當前狀態記錄的工業設備之一。
基於Linux作業系統，是穩定和觸摸屏，配置簡單，
舒適和數據顯示可讀性和吸引力 。Multicon的CMC - 141後方有三個插槽，
最大可以集成72組輸入，或自由搭配多達30種不同的輸入/輸出模組。
該設備可以共存記錄所有建立邏輯通道，並能夠以最快的速度10HZ
（每秒取樣10次;有一些記錄的通道數量的限制）記錄數據。
當取樣時間為1秒,1.5GB的內部數據存儲器足夠的連續記錄超過2個月（125000000總樣本！）, 。
操作員可以使用USB記憶卡或以乙太網下載存儲的數據。
|
| 規格： |
| 電源 |
19V ÷ 50V直流16V ÷ 35V AC或85 ÷ 260V AC / DC |
| 輸入 |
多達 15個通用輸入 72個模擬輸入（0/4-20 mA或0/1-5V或0/2-10V）最大; 72個數字輸入最大; 36最大熱電偶輸入; 18 RTD輸入最大。; 18計數器 /流量計 /率計投入最大; 1個數字輸入 24V直流 |
| 顯示 |
5.7英寸的TFT圖形，16位色，320 × 240像素，帶觸摸屏 |
| 範圍 |
取決於對輸入 |
| 輸出 |
18模擬（4-20毫安）或36個繼電器（1A/250V）/ 72個 SSR輸出或5A/250V最大18繼電器，傳感器電源：DC 24 V ± 5％（200 mA最大電流輸入。） |
| 通訊 |
標準：RS - 485（Modbus RTU的），1個 USB主機，USB設備的增強版本（包括ACM模塊）：2個 RS - 485，1個 RS-485/232，1或2個 USB主機，1個USB設備，1個以太網 10 MB |
| 內部容量 |
1,5 GB |
| 存儲溫度 |
-10℃÷ +70 ° C |
| 工作溫度 |
0℃÷ +50℃ |
| 防護等級 |
IP 65（前），可用的選項：附加的幀 IP 65面板切出的密封，透明門 STD - 141的前置USB版本：IP 40或IP 54（STD - 141的透明門安裝時） |
| 錶殼尺寸 |
144 × 144 × 100(mm) |
| 開孔尺寸 |
137 × 137 (mm) |
| 軟件 |
DaqManager軟件(可永久更新) |
| 安裝深度 |
102 (mm) |
無紙記錄器規格比較
|
品牌
|
SIMEX(達因國際)
|
CHINO-KR3000
|
YOGOKAWA-MV2000
|
|
圖片
|
|
|
|
|
可用輸入端
|
8,16,24,32,40,48,56,64
|
8,16,24,32
|
8,16,24,32,40,48
|
|
通訊介面
|
USB,RS232,RS485,LAN
|
RS232, LAN
|
USB,LAN
|
|
數位I/O
|
8ch/16ch(option)
|
16ch
|
NA
|
|
直流隔離度
|
1000V AC ch-to-ch
|
350V AC ch-to-ch
|
1000V AC ch-to-ch
|
|
CJC精確度
|
+/-0.5℃
|
+/-1℃
|
+/-1℃
|
|
解析度
|
0.1℃
|
0.5℃
|
0.1℃
|
|
操作簡易度
|
容易
(觸控式)
|
複雜
|
複雜
|
|
資料記憶
|
2~64GB(記憶卡)
|
136MB/2GB(記憶卡)
|
200MB
|
|
溫度精確度
|
+/-(0.05% of rdg+0.3)℃
|
+/-(0.05% of rdg+1)℃
|
+/-(0.15% of rdg+0.7)℃
|
|
價格比
|
1
|
1.35
|
1.82
|
|
| 應用： |
|
電子郵件通知功能 (選購)
|
